Sistema de Visualização de Soldagem Helios
Avançado, tudo-em-um, fácil de usar e acessível
Chronos 1.4
Sensor:
2/3″ (Mono)
Resolução/Taxa de Quadros:
Máx.: 1280×1024 a 1069 fps
Tempo de gravação:
16 segundos (32 GB)
Profundidade de bits:
12 bits
Hélios
Potência de pico:
1000 W pulsado /
100 W contínuo
Comprimento de onda:
Pulsado 445nm /
Constante 450nm +15nm
Fotometria:
12000 LUX a 1 m (3,28 pés)

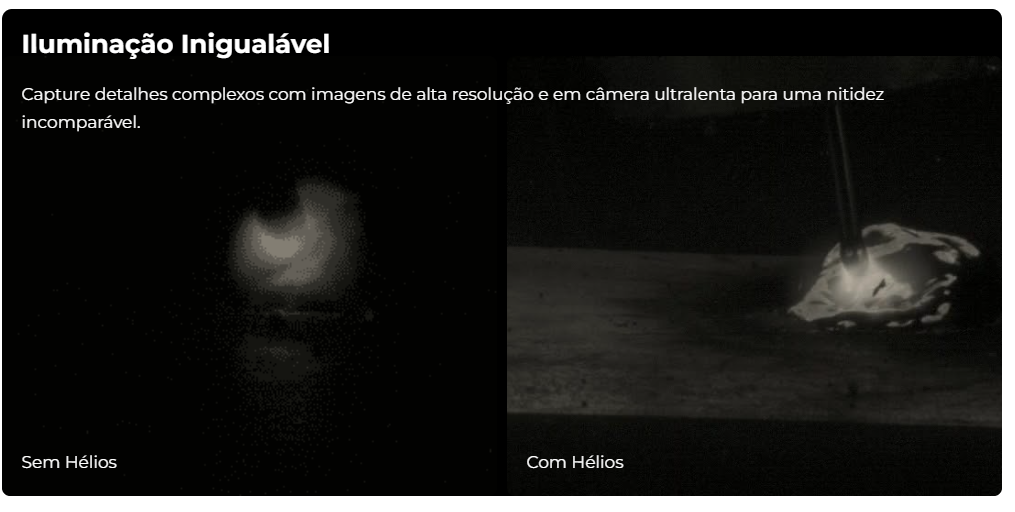

As câmeras convencionais e o olho humano têm dificuldade em capturar imagens de soldagem e corte a laser devido à luz intensa e ao brilho excessivo. O Sistema de Visualização de Soldagem Helios elimina esse desafio com a tecnologia de Imagem de Reflectância de Banda Estreita, proporcionando imagens nítidas de soldagem de alta intensidade, corte a laser e outros processos industriais com alta luminosidade.

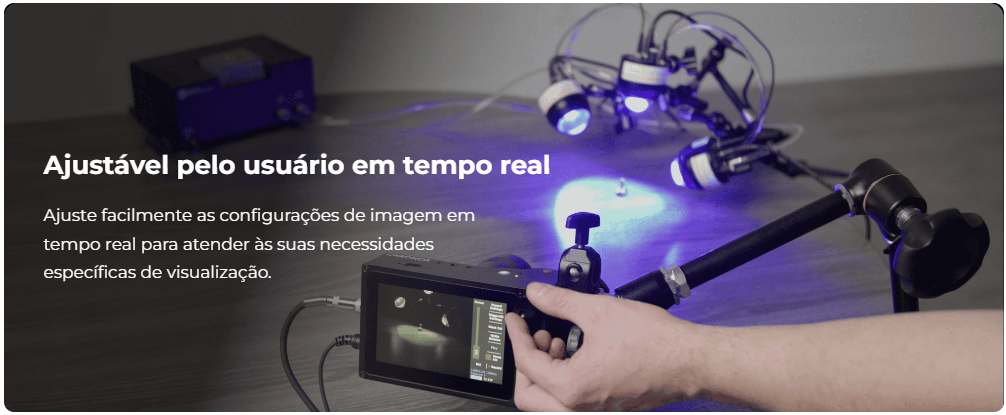

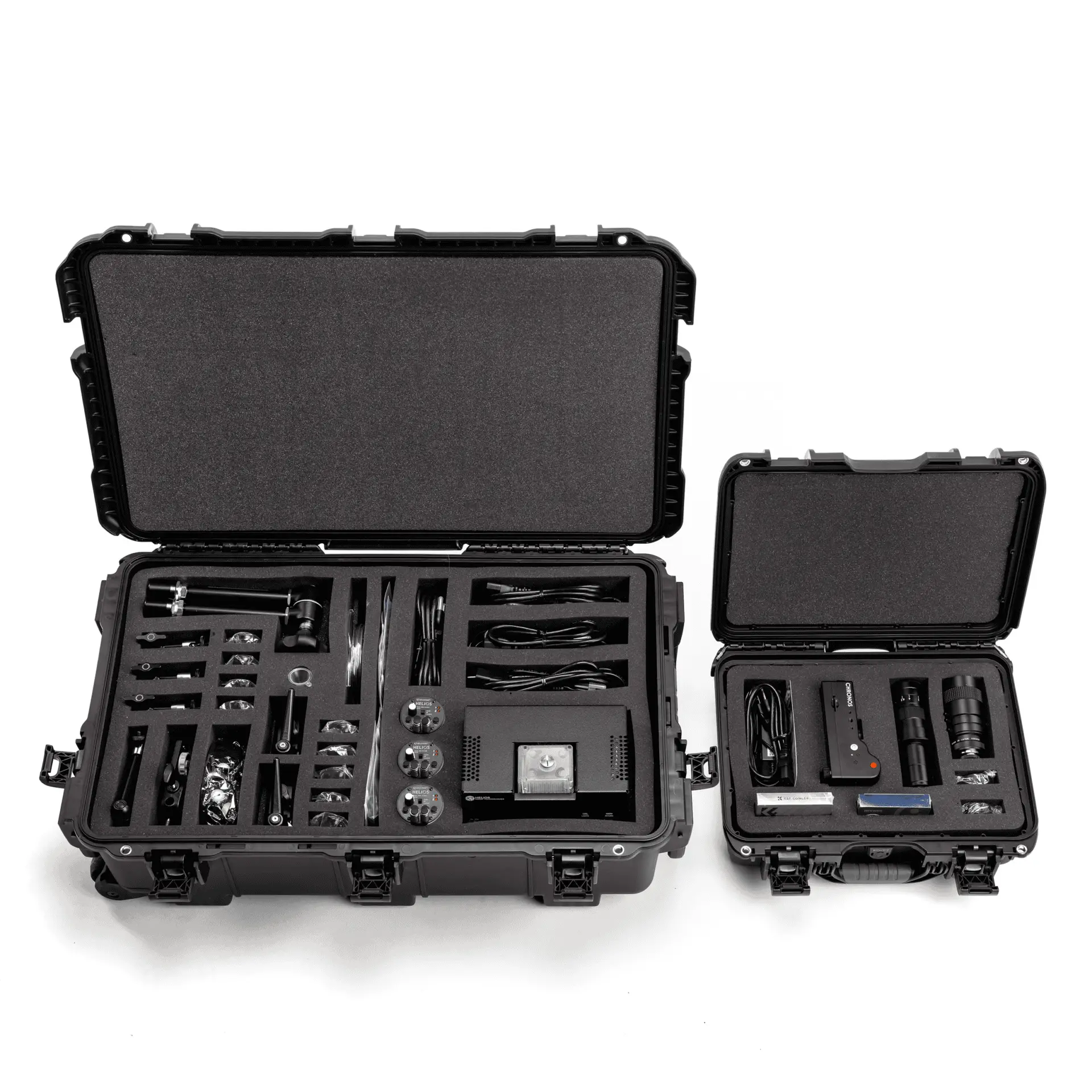

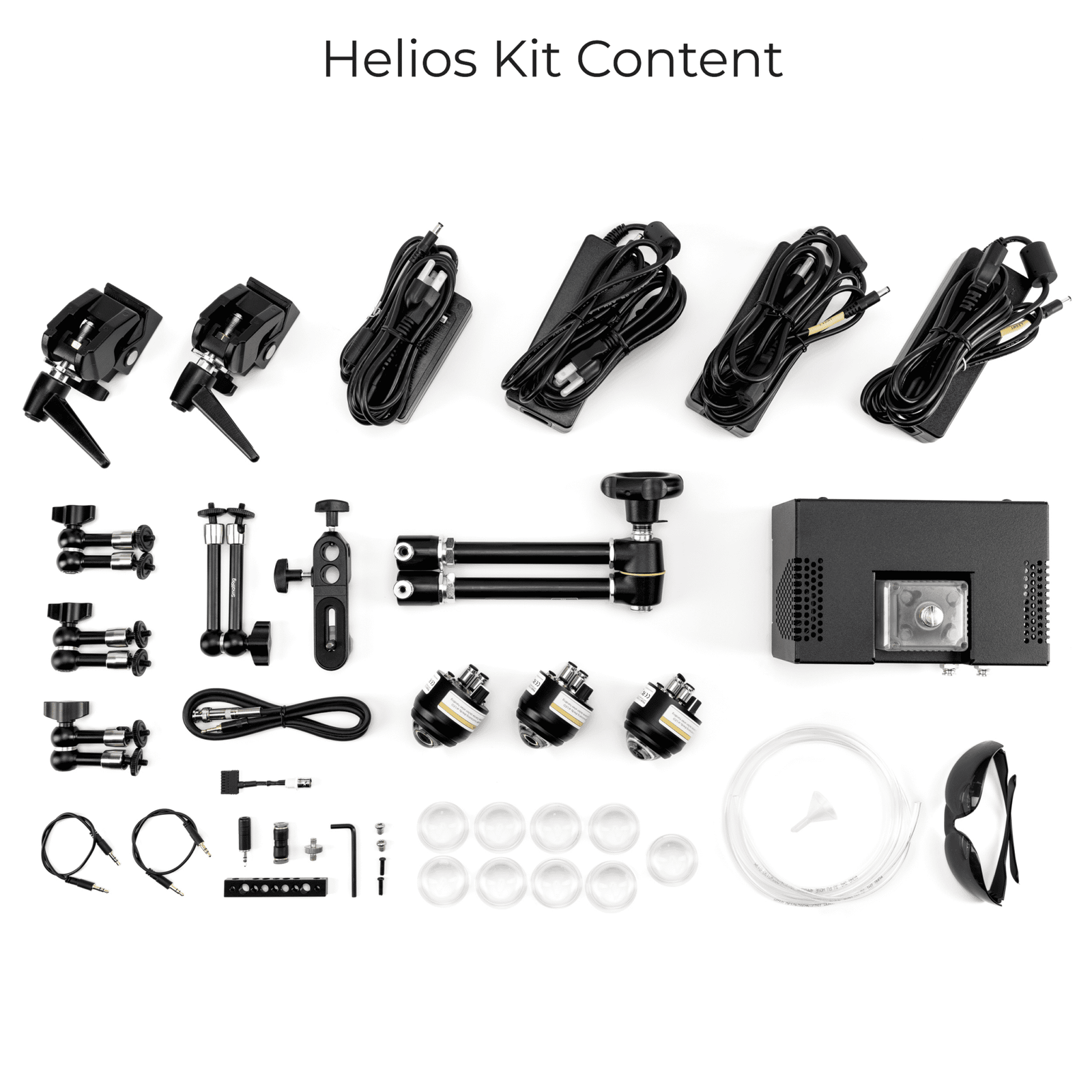

Projetado como uma solução completa, o Helios inclui uma câmera de alta velocidade, óptica especializada e iluminação baseada em LED, garantindo fácil instalação e operação em poucos minutos.
Aplicações
Soldagem e visualização da poça de fusão
Soldagem a laser para baterias de veículos elétricos: GMAW / MIG
GTAW / TIG
SMAW / eletrodo revestido
Manufatura Aditiva
Sinterização Seletiva a Laser (SLS)
Fusão Seletiva a Laser (SLM)
Fusão por Feixe de Elétrons (EBM)
Educação e Treinamento em Soldagem
Corte a laser
Análise e otimização da qualidade do corte
Fenômenos Elétricos
Comportamento de interruptores, relés e contatores de arco
Reações Químicas Brilhantes
Explosivos de combustão
Vídeos
Principais destaques

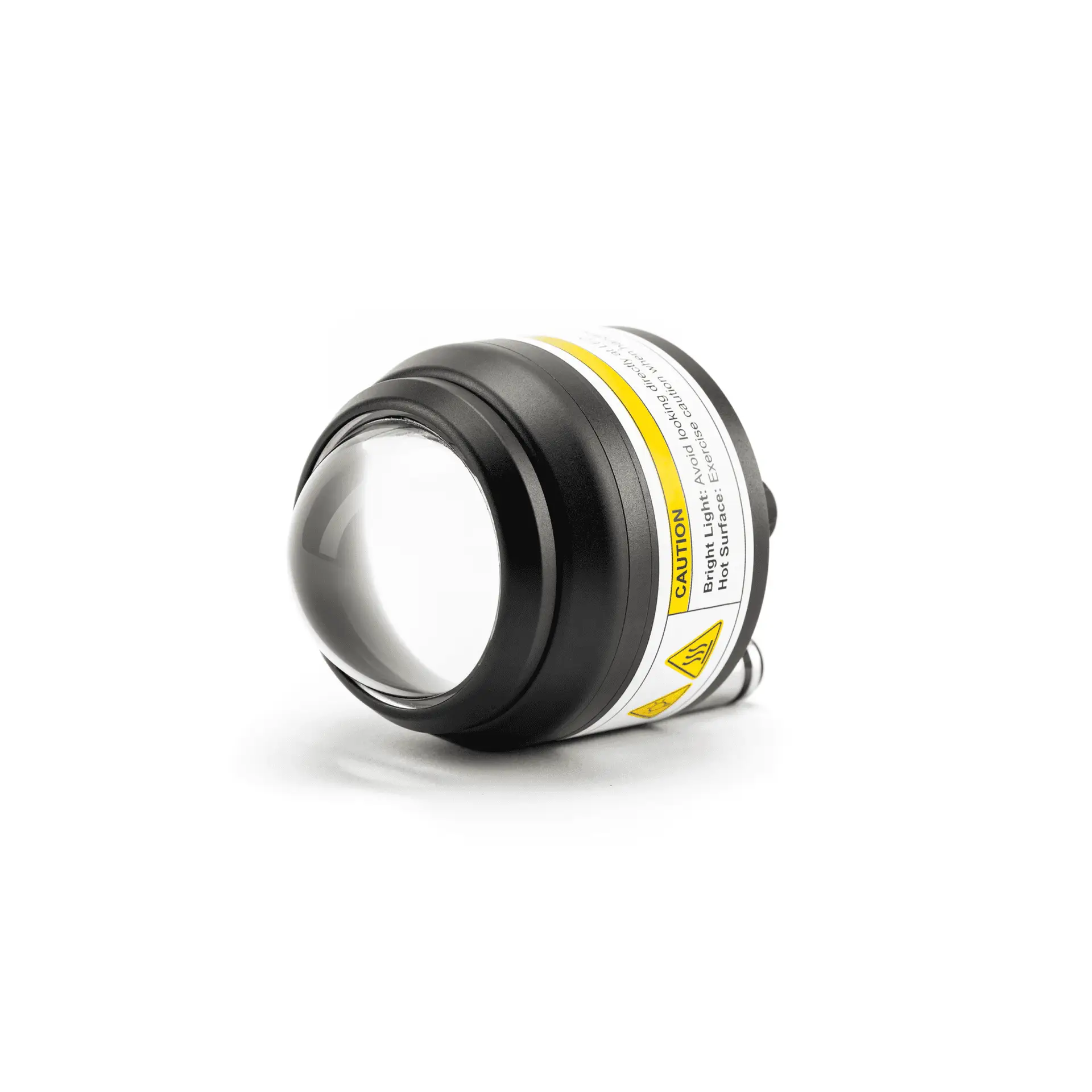

| HÉLIOS | |
|---|---|
| Saída máxima | 1000 W (pulsado) / 100 W contínuo |
| Comprimento de onda | Pulsado 445nm / Constante 450nm +15nm |
| Fotometria | 12000 LUX a 3,28 pés / 1 m |
| Ângulo do feixe | 50° |
| Entrada de energia | Entrada/Saída de energia de 24 Volts CC |
| Entrada estroboscópica | 3,3/5V TTL, Ativo Alto |
| Emissão de luz | Tempo de subida: 200 ns, Tempo de descida: 120 ns |
| Sistema de refrigeração | Refrigeração a ar ou líquida |
| Proteção contra temperatura | Proteção contra sobretemperatura integrada |
| Lente de vidro | Lente de vidro descartável substituível pelo usuário |
| Montagem | M4 e 1⁄4-20” |

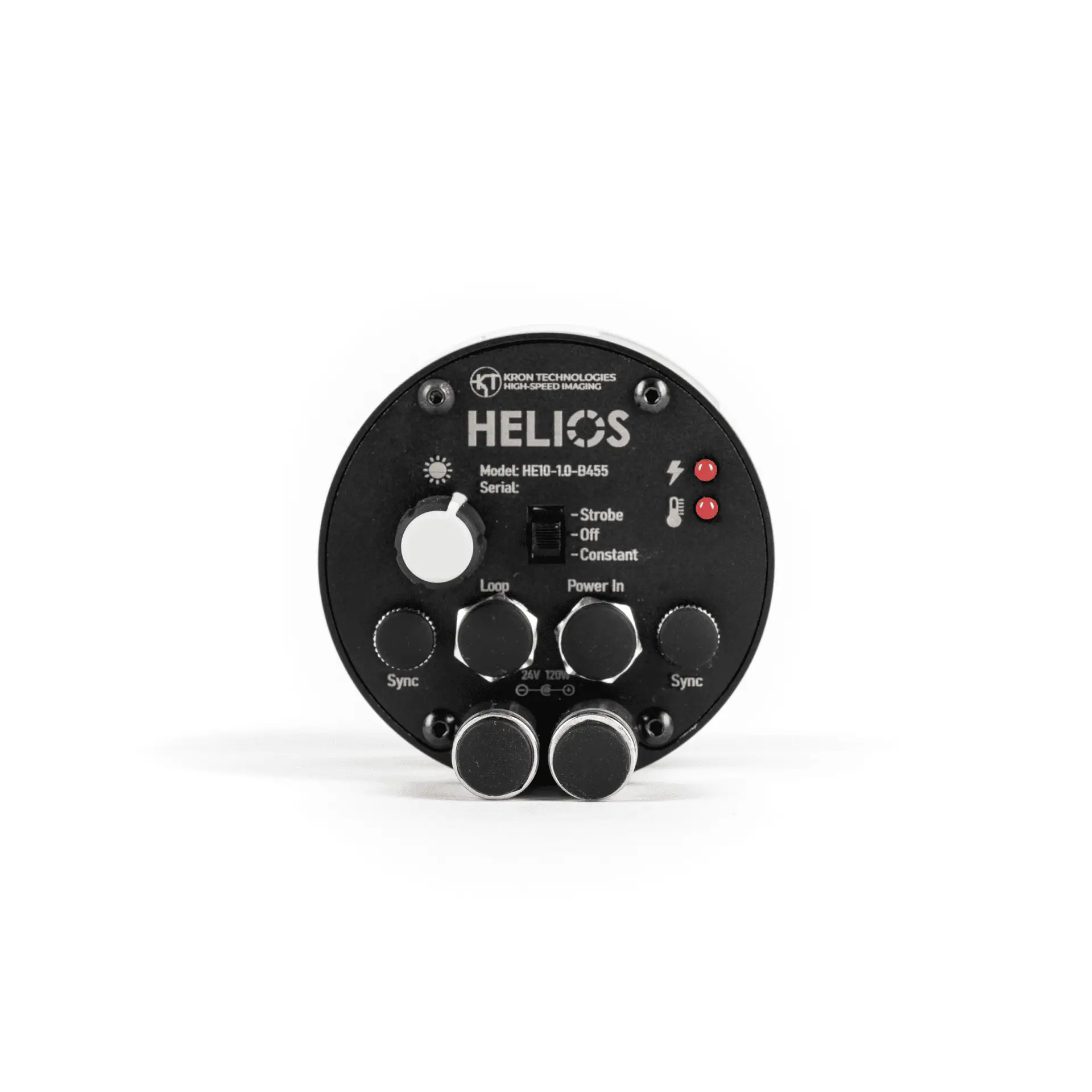

| Mostrar | Limite de potência / Limite de temperatura |
| Controles | Dimmer de 3 a 100% (somente constante), 0 a 100% (somente estroboscópico), seletor de modo (estroboscópico, desligado, constante) |
| Condições de operação | -25°C a 45°C (-13°F a 113°F) |
| Dimensões da luminária | 56 mm (da parte traseira até a lente), 57 mm de diâmetro, 71 mm com os bicos de refrigeração a água. |
| Peso da luminária | 0,217 kg (0,48 lb) |
| ALIMENTAÇÃO E E/S | |
| Fonte de alimentação | Fonte de alimentação de 24V |
| Entradas | 1 entrada de alimentação de 24 V, 1 entrada de sincronização. |
| Saídas | 1 saída de alimentação de 24 V, 1 saída de sincronização. |
| Potência de entrada | 100 a 240 VCA, 50/60 Hz |
| Adaptador/cabo incluído | 24 V CC, 5 A |
| Consumo de energia | 120W (Máximo) |

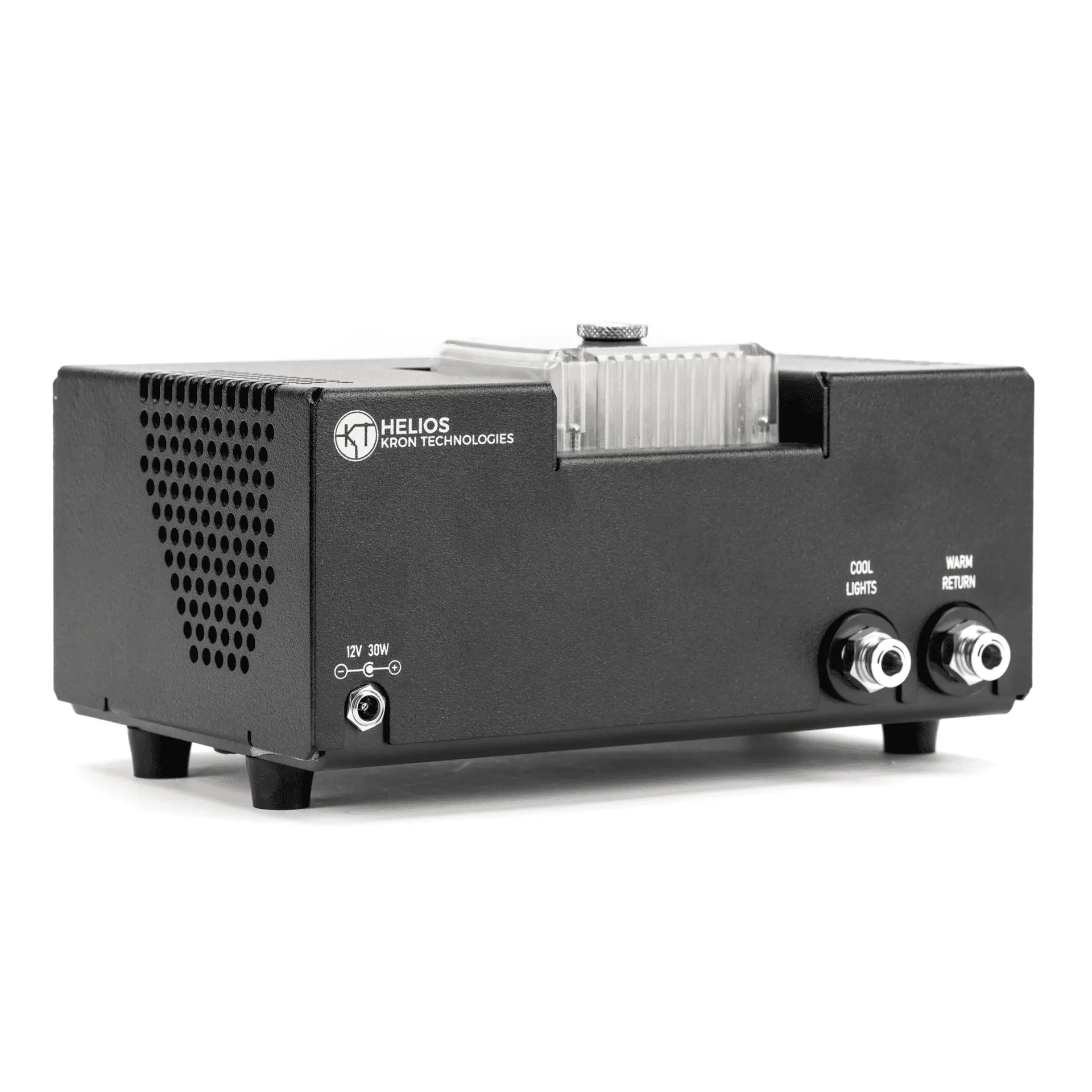

| UNIDADE DE REFRIGERAÇÃO LÍQUIDA | |
| Tipo de refrigerador | Resfriador líquido |
| Conector do refrigerador | Conector fêmea para tubo de 6 mm |
| Entradas / Saídas | 1 entrada para refrigeração líquida, 1 saída para refrigeração líquida |
| Mostrar | Não |
| Controlar | Não |
| Resistência ambiental | Não |
| Condições de operação | 0°C a 45°C (32°F a 113°F) |
| Dimensões da unidade | 8,2 x 4 x 5,5 polegadas / 208 x 101 x 139 mm |
| Peso unitário | 1,6 kg (3,5 libras) |
| UNIDADE DE REFRIGERAÇÃO LÍQUIDA - ALIMENTAÇÃO E E/S | |
| Fonte de alimentação | Fonte de alimentação de 12V |
| Potência de entrada | 100 a 240 VCA, 50/60 Hz |
| Adaptador/cabo incluído | 12V CC, 6A |
| Consumo de energia | 10W (Máximo) |

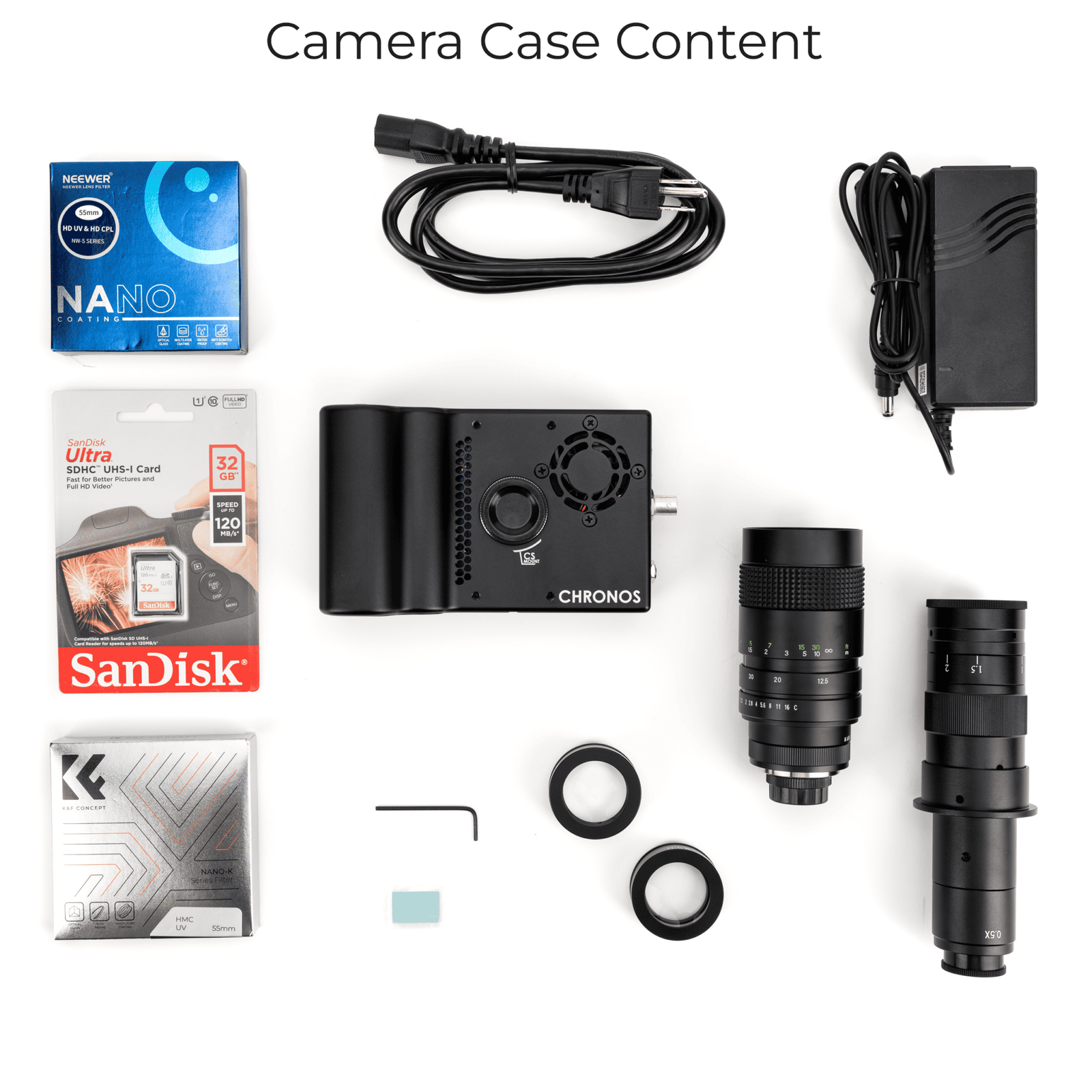

| CÂMERA CHRONOS 1.4 | |
|---|---|
| Imagens | 1280x1024 a 1069 FPS |
| Memória | 32 GB |
| Tempo recorde | 11 segundos (32 GB) |
| Montagem da lente | Suporte CS/C |
| Mostrar | Tela sensível ao toque capacitiva de 5 polegadas com resolução de 800x480 e brilho de 1000 nits, visível sob luz solar direta. |
| Dimensões | 155 mm x 96 mm x 67,3 mm (6,11” x 3,78” x 2,65”) sem lente |
| Peso | 1,06 kg (2,34 lbs) sem lente |
| FORMATOS DE VÍDEIO | |
| H.264 | Arquivos MP4 (MPEG-4) com taxas de bits de até 60 Mbps |
| Cinema DNG Raw | Arquivos RAW padrão do Adobe CinemaDNG |
| TIFF | Arquivos TIFF brutos com carimbos de data/hora |
| Dispositivos de armazenamento | Unidades de rede SD, USB, SSD ou SMB/NFS |
| BATERIA | |
| Tipo | EN-EL4a |
| Tempo de execução | Gravação de 1 hora e 30 minutos |
| Tempo de carregamento | 2 horas (0-80%) com o carregador integrado à câmera. |
| ENTRADAS E SAÍDAS | |
| Entrada de energia | 17-20V 40W (conector cilíndrico de 5,5/2,5 mm, ponta positiva) |
| Rede | Ethernet Gigabit |
| Acionar | 2 entradas de disparo / saídas de estroboscópio (BNC e Aux) Limiar de entrada ajustável de 0 a 6,6V Entrada de disparo com isolamento elétrico (conector Aux) |
| Vídeo | Saída HDMI 720p a 60 FPS |
| USB | USB tipo A (host) e micro-B (dispositivo) |
| SATA | eSATA 3Gbps para SSD SATA de 2,5" (alimentação de 5V) |
| PORTAS DE DISPARO | |
| BNC | Conector BNC fêmea |
| AUX | Conector de bloco de terminais Phoenix 1778890 de 8 pinos, incluindo entrada de disparo isolada. |
| CONTROLE DE REDE | |
| Através de página web ou interface REST com USB ou Gigabit Ethernet. | |
| AMBIENTAL | |
| Temperatura de operação | -20 °C a +40 °C (-4 °F a +104 °F) |
| Specification | Chronos 2.1-HD | Chronos 1.4 |
|---|---|---|
| Max. Res. | Up to 1080p | 1280 x 1024 |
| Sensor ISO | 500-8000 (Color), 1000-16000 (Monochrome) | 320-5120 (Color), 740-11840 (Monochrome) |
| Lens mounts | CS/C, F, EF and MFT mount lens support | CS and C mount lens support |
| Record time | 2.7s (8GB), 5.5s (16GB), or 11s (32GB) | 4s (8GB), 8s (16GB), or 16s (32GB) |
| Battery | 1h runtime/field-swappable EN-EL4a battery | 1.5h runtime/field-swappable EN-EL4a battery |
| CRONOS 2.1-HD | TEMPO DE REGISTRO (segundos) | |||
|---|---|---|---|---|
| Resolução | FPS máximo | (8 GB) | (16 GB) | (32 GB) |
| 1920 x 1080 | 1.000 | 2,76 | 5.51 | 11h02 |
| 1920 x 720 | 1.495 | 2,77 | 5,53 | 11h06 |
| 1920 x 512 | 2.095 | 2,78 | 5,55 | 11.11 |
| 1920 x 360 | 2.963 | 2,79 | 5,58 | 11.16 |
| 1920 x 240 | 4.403 | 2,80 | 5,60 | 11h21 |
| 1920 x 120 | 8.569 | 2,89 | 5,78 | 1,56 |
| 1920 x 96 | 10.569 | 2,94 | 5,87 | 11h74 |
| 1440 x 1080 | 1.434 | 2,56 | 5.12 | 10h25 |
| 1440 x 720 | 2.142 | 2.57 | 5.14 | 10.29 |
| 1440 x 512 | 2,997 | 2.59 | 5.18 | 10.36 |
| 1440 x 240 | 6,265 | 2.63 | 5.26 | 10.53 |
| 1440 x 96 | 14,825 | 2.77 | 5.54 | 11.08 |
| 1280 x 1024 | 1,512 | 2.88 | 5.77 | 11.55 |
| 1280 x 720 | 2,142 | 2.90 | 5.79 | 11.59 |
| 1280 x 512 | 2,996 | 2.91 | 5.82 | 11.65 |
| 1280 x 360 | 4,230 | 2.93 | 5.86 | 11.72 |
| 1280 x 240 | 6,265 | 2.97 | 5.94 | 11.89 |
| 1280 x 120 | 12,075 | 3.07 | 6.14 | 12.28 |
| 1280 x 96 | 14,825 | 3.14 | 6.28 | 12.56 |
| 1024 x 768 | 2,531 | 2.88 | 5.75 | 11.50 |
| 1024 x 576 | 3,358 | 2.89 | 5.77 | 11.55 |
| 800 x 600 | 4,352 | 2.73 | 5.47 | 10.94 |
| 800 x 480 | ||||
As câmeras de alta velocidade Chronos 1.4 e 2.1-HD estão disponíveis em versões coloridas ou monocromáticas pelo mesmo preço. Nota: Cor e mono não são intercambiáveis pelo usuário final.
Os modelos monocromáticos apresentam um sensor nativo sem filtros de cor, resultando em duas vezes mais sensibilidade à luz (ISO) e maior resolução efetiva devido à falta de filtros de cor e ao subsequente algoritmo de demosaico de padrões Bayer.
- 2.1: Cor – ISO 500 a 8000
- 2.1: Mono – ISO 1000 a 16000
Sensores monocromáticos são comumente usados para pesquisas científicas e experimentos como imagens de Schlieren, pois oferecem não apenas maior sensibilidade à luz, mas também maior contraste do que modelos coloridos.
