Chronos Q12
Características atuais:
Sensor:
CMOS APS-C (Cor)
Resolução/Taxa de quadros (2560 x 2016):
2313 FPS (8 bits)
1900 FPS (10 bits)
975 FPS (12 bits)
Passo do pixel:
9 μm
Tempo de gravação:
5,7 segundos (64 GB)
11,5 segundos (128 GB)
Formatos de arquivo:
Cinema DNG
H.264/H.265
TIFF
Suportes para lentes:
C, E, EF, F, MFT e PL (passivo)
| CÂMERA | |
|---|---|
| Modelo | Cor |
| Imagem | 2560 x 2016 a 2.313 FPS |
| Memória | 64 GB, 128 GB |
| Tempo de gravação (em segundos) |
5,7 segundos (64 GB) na resolução máxima 11,5 segundos (128 GB) na resolução máxima, 8 bits |

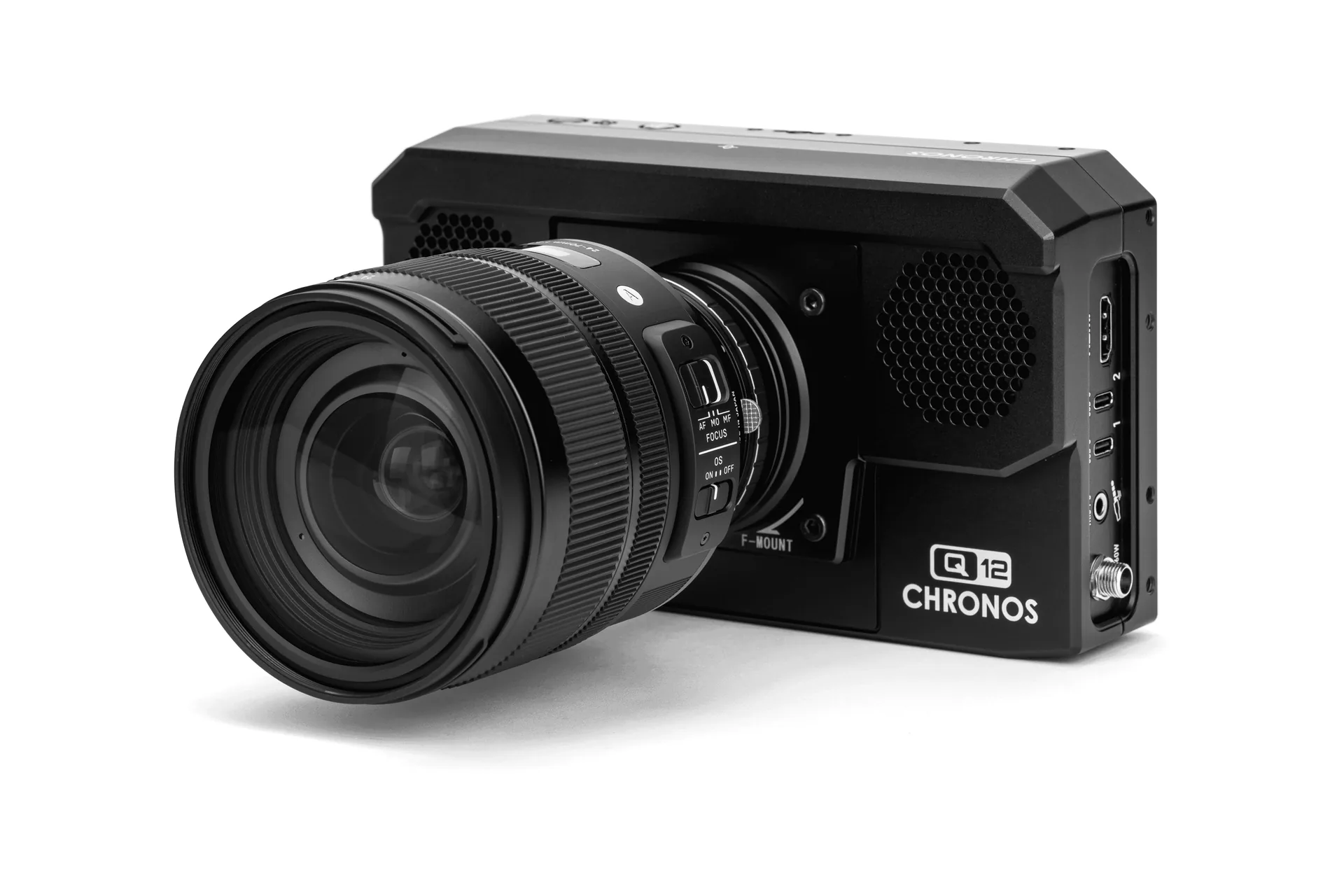

| Montagem de lente | Montagens C, E, F, EF, MFT e PL (montagens passivas) |
| Foco traseiro (backfocus) | Ajustável em campo por meio do kit de calços incluso |
| Filtro IR | 650 nm, removível pelo usuário |

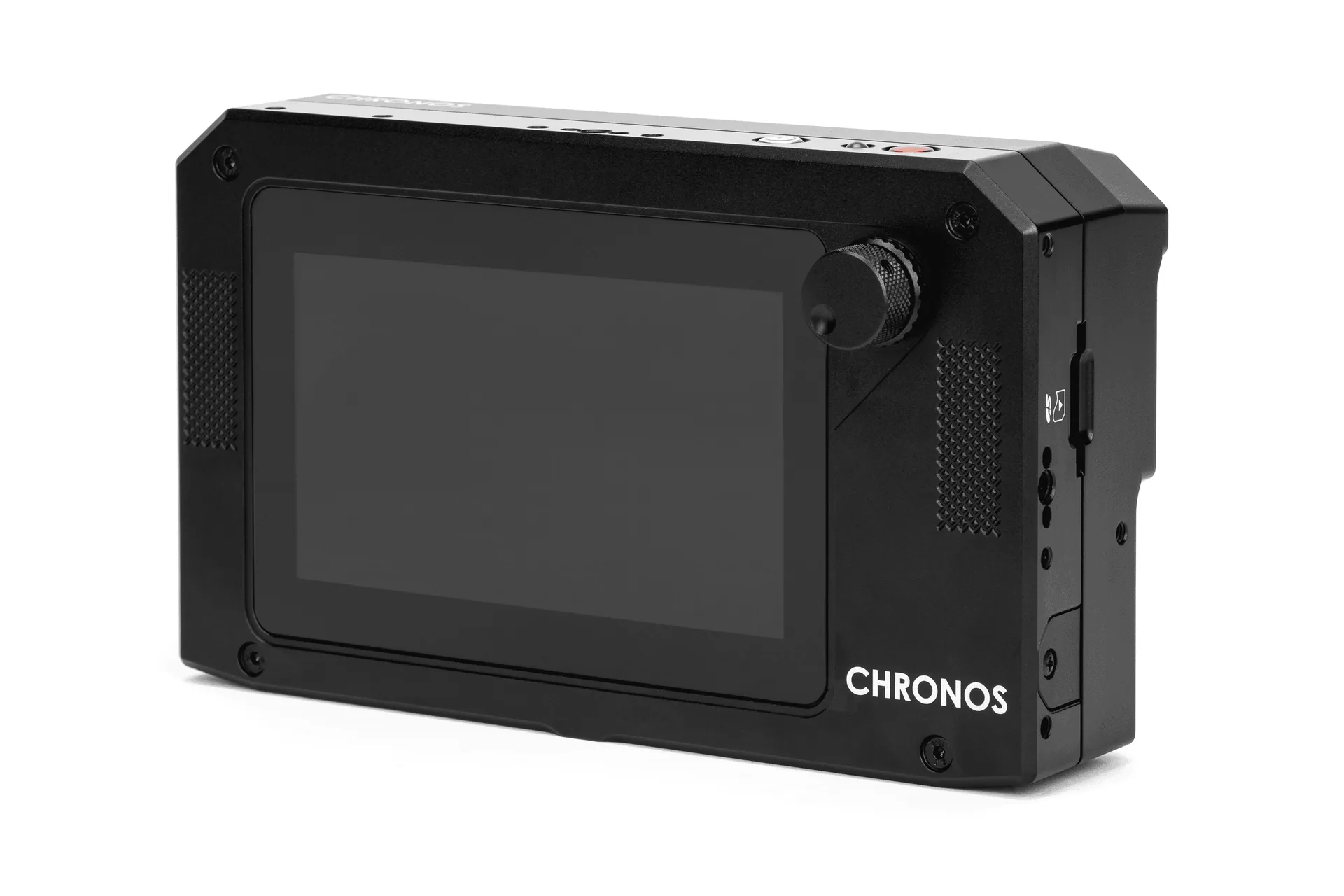

| Display | Tela sensível ao toque de 5" (800x480), 1000 nits, visível sob luz do dia |
| Carcaça | Alumínio anodizado usinado em CNC |
| Resfriamento | Resfriamento ativo com ventoinhas de velocidade variável |
| Dimensões | 188 mm x 111 mm x 53 mm (7,40" x 4,37" x 2,08") sem lente |
| Peso | 1,32 kg (2,91 lbs) sem lente |

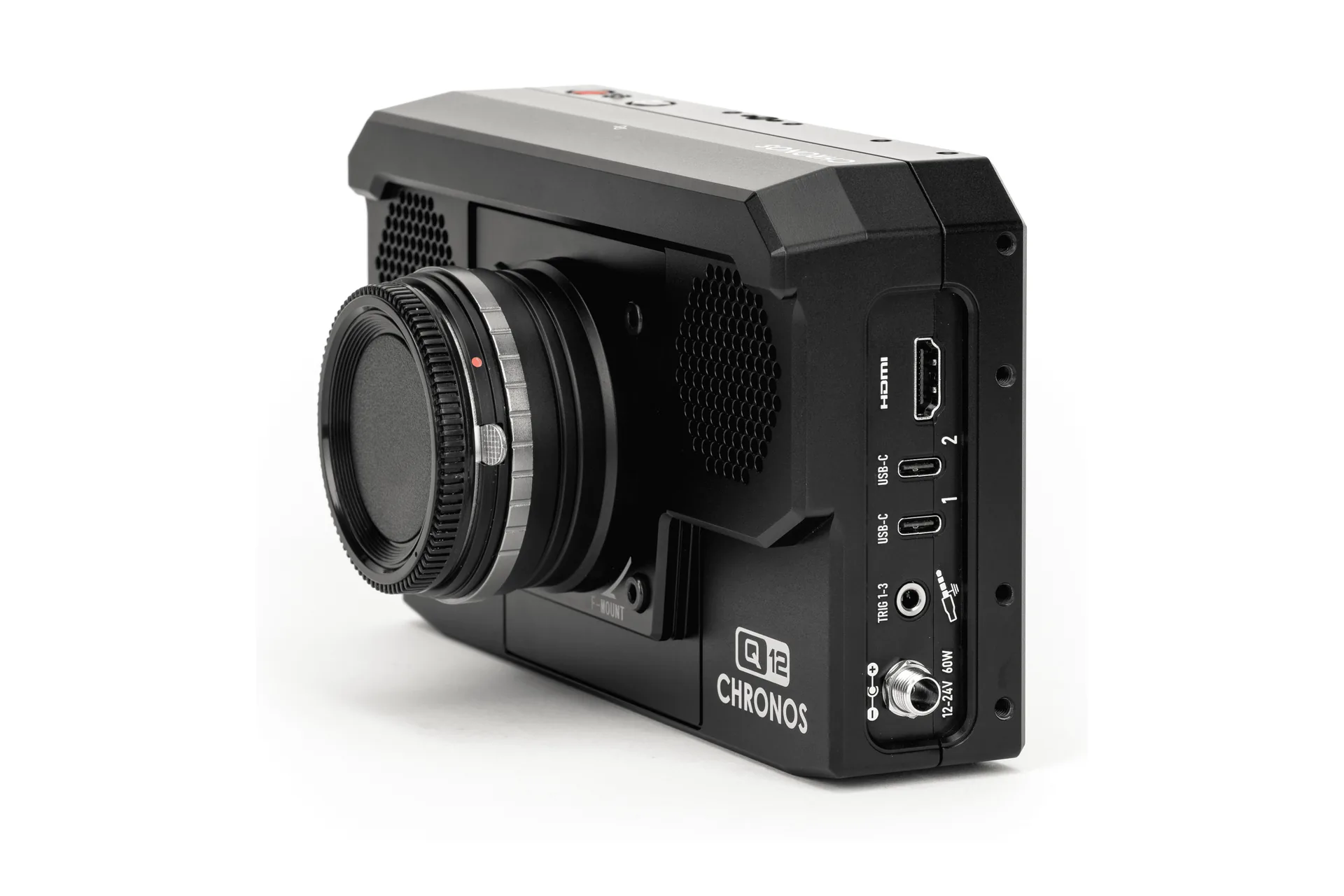

| ENTRADAS/SAÍDAS | |
|---|---|
| Alimentação | 12-24 V, 60 W (conector tipo barril de 5,5/2,5 mm, positivo na ponta) |
| Rede | Gigabit Ethernet via adaptador USB-C |
| Gatilho |
2 entradas de gatilho/saídas de strobe de quadro (conector TRRS de 3,5 mm, 4 pinos) Limiar de entrada ajustável de 0 a 6,6 V |
| Saída de vídeo (ao vivo) |
4096 x 2160 a 30 FPS 3840 x 2160 a 30 FPS 1920 x 1080 a 60 FPS |
| USB |
Porta USB-C 1: 3.2 Gen 1, 5 Gbps (periféricos) Porta USB-C 2: 3.2 Gen 2x2, 20 Gbps (periféricos, SSDs) |
| FORMATOS DE VÍDEO | |
|---|---|
| Comprimido | Arquivos de vídeo MPEG-4 padronizados H.264 AVC ou H.265 HEVC |
| RAW | Arquivos RAW padrão Adobe CinemaDNG |
| TIFF | Arquivos TIFF padrão, com marcação de tempo (timestamps) |
| ARMAZENAMENTO | |
|---|---|
| Interno | SSD NVMe interno de 1 TB, cartão SD |
| Externo | SSD USB-C |
| Rede | Unidades de rede SMB/NFS |

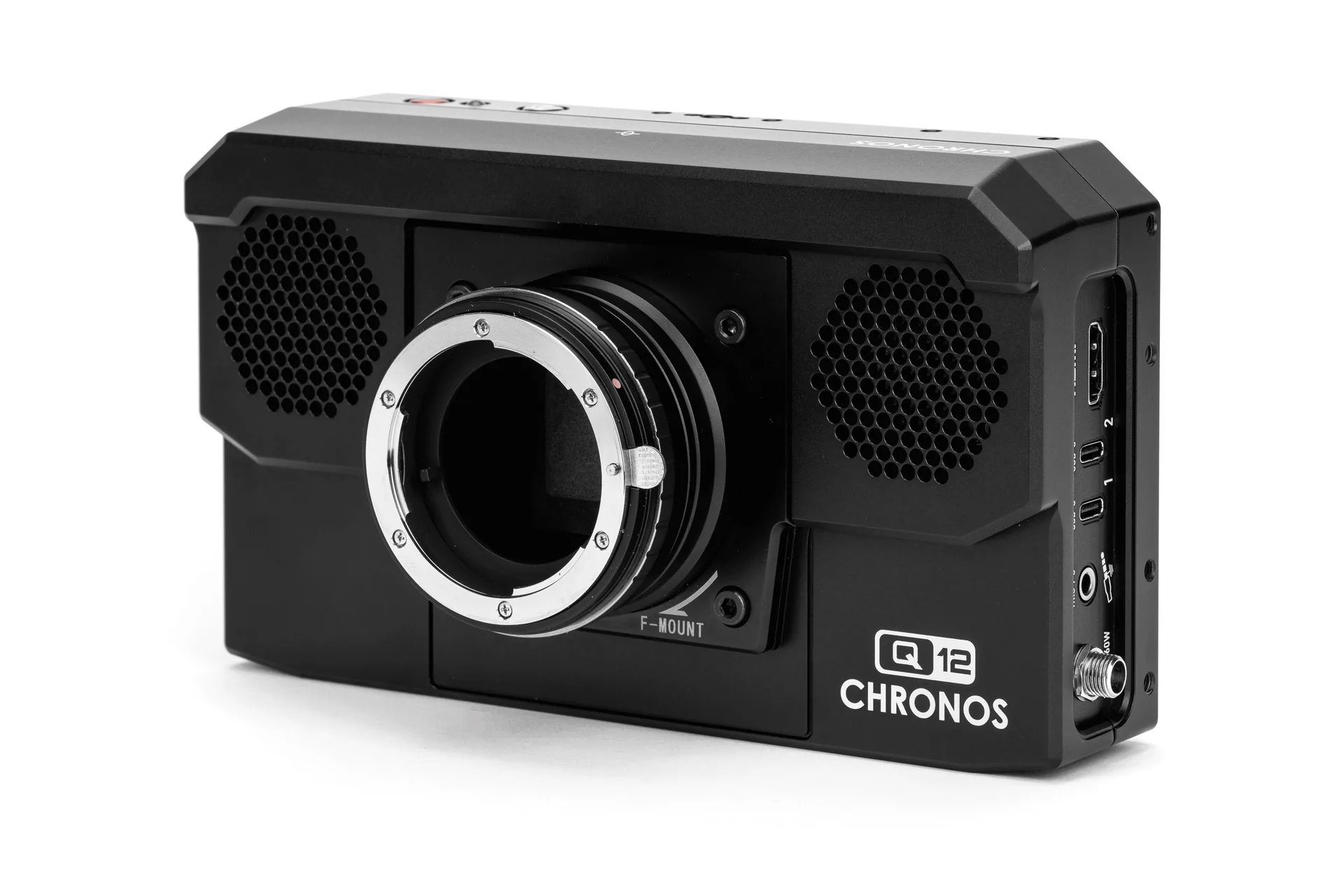

| SENSOR DE IMAGEM | |
|---|---|
| Tipo de sensor | CMOS APS-C |
| Resolução |
2560 x 2016 a 2.313 FPS (máximo) 128 x 32 a 29.515 FPS (mínimo) |
| Velocidade | 11,9 gigapixels por segundo |
| Dimensões | 23,04 mm (H) x 18,14 mm (V); diagonal de 29,3 mm |
| Fator de corte | 1,5x |
| Passo do pixel | 9 μm |
| Sensibilidade (ISO) | Cor - ISO 80 a 640 |
| Obturador |
Obturador global eletrônico 1/fps a 4 μs (1/250.000 s) |
| Faixa dinâmica |
11,26 stops (67,6 dB) no modo 12 bits 8,35 stops (50,1 dB) no modo 8 bits |
| Profundidade de bits | 8, 10 ou 12 bits, selecionável pelo usuário |
| MODOS DE DISPARO | |
|---|---|
| Gatilho de fim (end trigger) | Grava até um atraso definido após o gatilho |
| Alternado (toggle) | Inicia e interrompe a gravação ao pressionar o botão |
| Gatilho de exposição | Um sinal externo define a taxa de quadros de sincronização |
| Gatilho do obturador (shutter gating) | Um sinal externo define a sincronização da exposição e a taxa de quadros |
| Saída de sincronismo de quadro | Emite um sinal indicando a taxa de quadros e a exposição |
| MODOS DE GRAVAÇÃO | |
|---|---|
| Normal | Grava no buffer circular. Quando ocorre um gatilho, o vídeo pode ser revisado e salvo. |
| RECURSOS DE AUXÍLIO | |
|---|---|
| Auxílio de foco | Destaca bordas nítidas para auxiliar o foco |
| Zebra | Linhas diagonais móveis indicam áreas estouradas (superexpostas) |
| Histograma | Representa graficamente o brilho e a distribuição da luz na imagem |
| Sobreposição | Exibe informações de quadro e tempo sobre a filmagem |
| SOFTWARE | |
|---|---|
| API | Interface HTTP REST, código aberto |
| CONTROLE DE REDE | |
|---|---|
| Controle de rede | API REST por meio de adaptadores Ethernet opcionais |
| AMBIENTAL | |
|---|---|
| Temperatura de operação | 0 °C a +40 °C (32 °F a +104 °F) |
| CONFORMIDADE REGULATÓRIA | |
|---|---|
| EUA | FCC - 47 CFR Part 15 |
| Canadá | ISED ICES-Gen Iss.1 e ICES-003 Iss.7 |
| UE / Reino Unido / Austrália / Nova Zelândia | CE EN IEC 61000-6-3:2021, 61000-6-2:2019 |
| Coreia | KS C 9610-6-3:2017, 9610-6-2:2019 |
| Japão | VCCI-CISPR32:2016 |
| Especificação | Chronos 1.4 | Chronos 2.1-HD | Chronos 4K12 | Chronos Q12 |
|---|---|---|---|---|
| Resolução máxima | 1280 x 1024 a 1.069 FPS | 1920 x 1080 (HD) a 1.000 FPS | 4096 x 2160 (4K) a 1.397 FPS | 2560 x 2016 a 2.313 FPS |
| Resolução mínima | 320 x 96 a 40.413 FPS | 640 x 96 a 24.046 FPS | 128 x 32 a 29.002 FPS | 128 x 32 a 29.515 FPS |
| Taxa de processamento | 1,4 gigapixels por segundo | 2,1 gigapixels por segundo | 11,8 gigapixels por segundo | 11,9 gigapixels por segundo |
| Opções de memória | 8 GB, 16 GB, 32 GB | 8 GB, 16 GB, 32 GB | 128 GB | 64 GB, 128 GB |
| Tempo de gravação na resolução máxima | 4 s (8 GB), 8 s (16 GB), 16 s (32 GB) | 2,7 s (8 GB), 5,5 s (16 GB), 11 s (32 GB) | 11 s (128 GB) | 5,7 s (64 GB), 11,5 s (128 GB) |
| Formatos sem compressão | CinemaDNG RAW, TIFF RAW | CinemaDNG RAW, TIFF RAW | CinemaDNG RAW, TIFF RAW | CinemaDNG RAW, TIFF RAW |
| Formatos comprimidos | H.264/AVC (MPEG-4) | H.264/AVC (MPEG-4) | H.264/AVC e H.265/HEVC (MPEG-4) | H.264/AVC e H.265/HEVC (MPEG-4) |
| Armazenamento interno | - | - | SSD NVMe de 1 TB | SSD NVMe de 1 TB |
| Tela sensível ao toque | LCD de 5" 800x480, alto brilho | LCD de 5" 800x480, alto brilho | LCD de 5" 800x480, alto brilho | LCD de 5" 800x480, alto brilho |
| Bateria interna | Removível, autonomia de 1,5 h | Removível, autonomia de 1,5 h | - | - |
| Alimentação | 17-20 V DC, 40 W | 17-20 V DC, 40 W | 12-24 V DC, 60 W | 12-24 V DC, 60 W |
| Tamanho e peso (sem lente) | Portátil, 1,06 kg (2,34 lbs) | Portátil, 1,06 kg (2,34 lbs) | Portátil, 1,32 kg (2,91 lbs) | Portátil, 1,32 kg (2,91 lbs) |
| CHRONOS Q12 - TAXA DE QUADROS (FPS) POR RESOLUÇÃO E PROFUNDIDADE DE BITS | |||
|---|---|---|---|
| Resolução | 8 bits (16,7 milhões de cores) | 10 bits (1,07 bilhão de cores) | 12 bits (68,7 bilhões de cores) |
| 2560 x 2016 | 2.313 FPS | 1.900 FPS | 975 FPS |
| 2560 x 1440 | 3.116 FPS | 2.583 FPS | 1.338 FPS |
| 2560 x 720 | 5.412 FPS | 4.611 FPS | 2.453 FPS |
| 2560 x 384 | 8.567 FPS | 7.587 FPS | 4.206 FPS |
| 2048 x 2016 (2K) | 2.782 FPS | 1.933 FPS | 975 FPS |
| 2048 x 1080 | 4.740 FPS | 3.368 FPS | 1.731 FPS |
| 2048 x 720 | 6.466 FPS | 4.688 FPS | 2.453 FPS |
| 2048 x 576 | 7.749 FPS | 5.704 FPS | 3.026 FPS |
| 2048 x 480 | 8.796 FPS | 6.557 FPS | 3.520 FPS |
| 2048 x 256 | 12.846 FPS | 10.070 FPS | 5.682 FPS |
| 1920 x 1080 (HD) | 5.148 FPS | 3.368 FPS | 1.731 FPS |
| 1920 x 544 | 8.739 FPS | 5.963 FPS | 3.175 FPS |
| 1536 x 1536 | 4.662 FPS | 2.479 FPS | 1.260 FPS |
| 1536 x 1152 | 5.938 FPS | 3.204 FPS | 1.643 FPS |
| 1536 x 864 | 7.471 FPS | 4.103 FPS | 2.130 FPS |
| 1536 x 448 | 11.916 FPS | 6.901 FPS | 3.722 FPS |
| 1536 x 256 | 16.425 FPS | 10.070 FPS | 5.682 FPS |
| 1280 x 1024 | 6.620 FPS | 3.549 FPS | 1.829 FPS |
| 1280 x 720 | 8.548 FPS | 4.688 FPS | 2.453 FPS |
| 1280 x 96 | 24.248 FPS | 16.313 FPS | 10.123 FPS |
| 768 x 576 | 10.199 FPS | 5.704 FPS | 3.026 FPS |
| 512 x 480 | 11.536 FPS | 6.557 FPS | 3.520 FPS |
| 384 x 256 | 16.618 FPS | 10.070 FPS | 5.682 FPS |
| 384 x 96 | 24.248 FPS | 16.313 FPS | 10.123 FPS |
| 256 x 160 | 20.486 FPS | 13.071 FPS | 7.712 FPS |
| 128 x 32 | 29.515 FPS | 21.691 FPS | 14.727 FPS |
Incluído com a Chronos Q12
- Corpo da câmera Chronos Q12
- Placa de montagem
- Kit de calço para montagem de lente
- Suporte multimontagem
- Cabo do interruptor de gatilho
- Adaptador USB-C para Ethernet de 2,5 Gbps
- Adaptador BNC triplo (breakout)
- Bloco de terminais de 3,5 mm a 4 pinos
- Cartão SD
- Chave Allen de 3,0 mm
- Cabo D-Tap para conector tipo barril
- Fonte de alimentação DC de 90 W
- Cabo de alimentação específico da região
- Guia de início rápido
- Certificado de Qualidade
- Estojo de transporte Nanuk 920
