Sensor:
4/3″ (colorido OU mono)
Resolução/Taxa de Quadro:
Máx.: 1920×1080 a 1000 fps
Mínimo: 640×96 a 24.046 fps
Tempo recorde:
2,7 segundos (8 GB)
5,5 segundos (16 GB)
11 segundos (32 GB)
Profundidade de bits:
12 bits
ISO base:
Cor: 500
Mono: 1000
Formatos de arquivo:
Cinema DNG
H.264
BRIGA CRUA
Suportes para lentes:
CS/C, EF, F, MFT
Duração mínima do obturador:
10μs (microssegundos)
Lente recomendada: Zoom Nikon F Sigma 24-70 mm f/2.8
Resolução HD: 1920x1080p @ 1.000 FPS (res máxima)
Alta taxa de quadros: O sensor de imagem no formato 4/3′′ captura até 24.046 quadros por segundo (FPS) em resolução mais baixa.
Tudo em um: Operação totalmente autônoma e sem amarras, com tela sensível ao toque de 5 polegadas e bateria para portabilidade.
Armazenamento interno: As opções de memória RAM de 8 GB, 16 GB e 32 GB permitem tempos de gravação de 2,7, 5,5 e 11 segundos. Armazene as imagens através do slot para cartão SD.
Modos de gravação: Normal, segmentado, Gated Burst e Live Slow Motion oferecem opções versáteis de captura de imagens para ambientes dinâmicos.

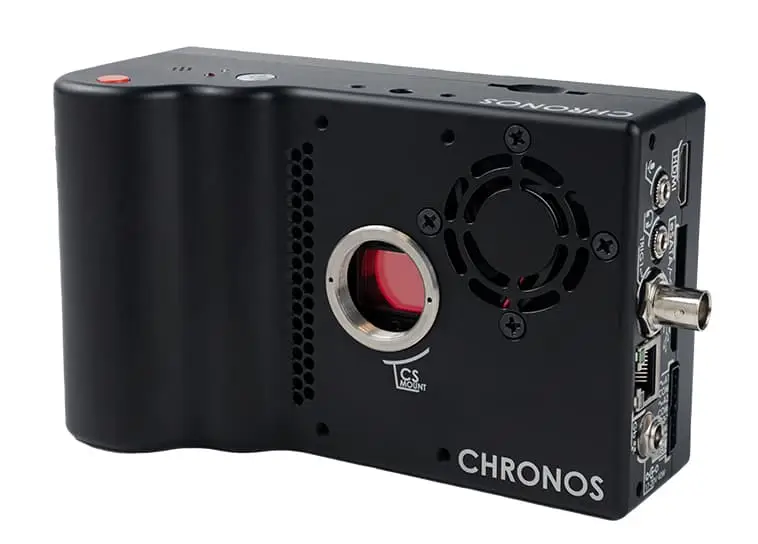

Montagem da lente: Montagens F, EF, MFT e C trocáveis em campo disponíveis. O suporte pré-instalado é removível por meio de parafusos; CS/C suportado com espaçador de 5 mm incluído.
Cor ou monocromático: Alta sensibilidade ISO 500-8.000 (Cor) e 1.000-16.000 (Monocromático) permite filmagens em condições de iluminação dinâmica.
Opções de gatilho: As portas de E/S permitem sincronização e acionamento remoto via cabo, som e gatilhos da web.
Pico de foco: Destaca bordas afiadas para foco rápido e claro com linhas de zebra que ajudam a definir a exposição correta.
API: A interface de programação de aplicativos (API) de código aberto baseada em REST está incluída para integração em software personalizado ou ambientes de controle
| CÂMERA | |
|---|---|
| Imagem | 1920x1080 a 1000 FPS |
| Memória | 8 GB, 16 GB ou 32 GB |
| Tempo de gravação (em segundos) | 2,7 (8 GB), 5,5 (16 GB), 11 (32 GB) na resolução máxima |
| Montagem de lente | Montagem CS/C, F, EF e MFT (opções disponíveis) |
| Foco traseiro | Campo ajustável |
| Filtro IR | 650 nm, removível pelo usuário, 24 x 16 x 1,1 mm |

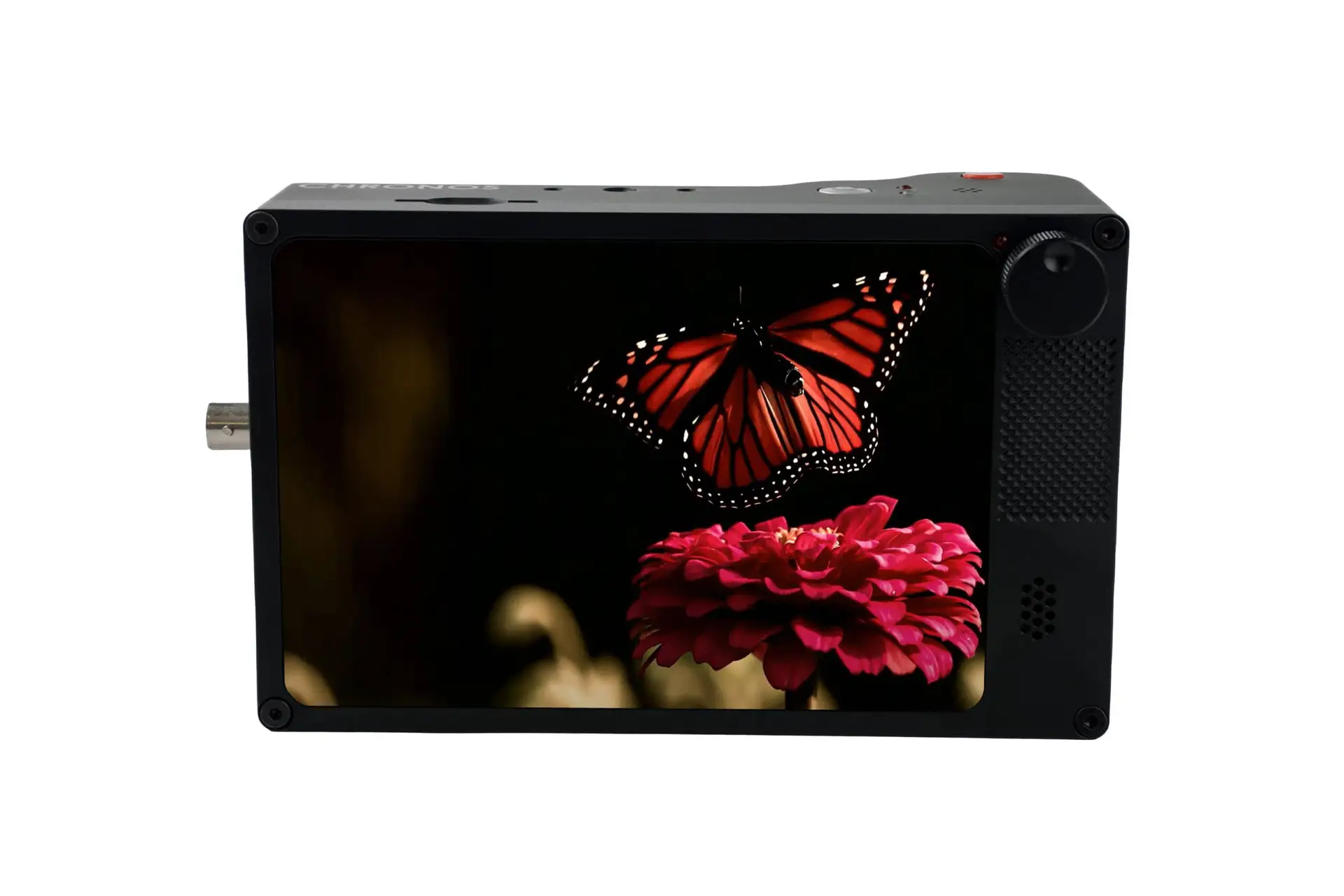

| Exibir | 5” Tela sensível ao toque capacitiva de 800x480, luz do dia visível de 1000 nits |
| Recinto | Alumínio usinado CNC anodizado |
| Resfriamento | Resfriamento ativo, ventilador de velocidade variável (opção de ventilador desligado) |
| Dimensões | 155 mm x 96 mm x 67,3 mm (6,11” x 3,78” x 2,65”) sem lente |
| Peso | 1,06 kg (2,34 lbs) sem lente |
| FORMATOS DE VÍDEO | |
|---|---|
| H.264 | Arquivos MP4 padronizados com taxas de bits de até 60 Mbps |
| Cinema DNG Raw | Arquivos raw padrão do Adobe CinemaDNG |
| BRIGA | Arquivos brutos TIFF padrão com carimbos de data/hora |
| Dispositivos de armazenamento | Unidades de rede SD, USB, SSD ou SMB/NFS |
| SENSOR DE IMAGEM | |
|---|---|
| Resolução | 1920x1080 a 1000 FPS máximo |
| Velocidade | 2,1Gpx/s |
| Dimensões | Formato 19,2 x 10,8 mm (4/3”, 2,1 megapixels, 2x fator de corte) |
| Passo do pixel | 10um |
| Sensibilidade (ISO) | Cor - ISO 500 a 8000 Mono - ISO 1000 a 16000 |
| Obturador | Obturador global eletrônico, 1/fps a 10μs (1/100.000 s) |
| Faixa dinâmica | 10,3 paradas (62,4 dB) |
| Profundidade de bits | 12 bits |
| BATERIA | |
|---|---|
| Tipo | EN-EL4a |
| Tempo de execução | Gravação de 1 hora |
| Tempo de carga | 2 horas (0-80%) com carregador na câmera |

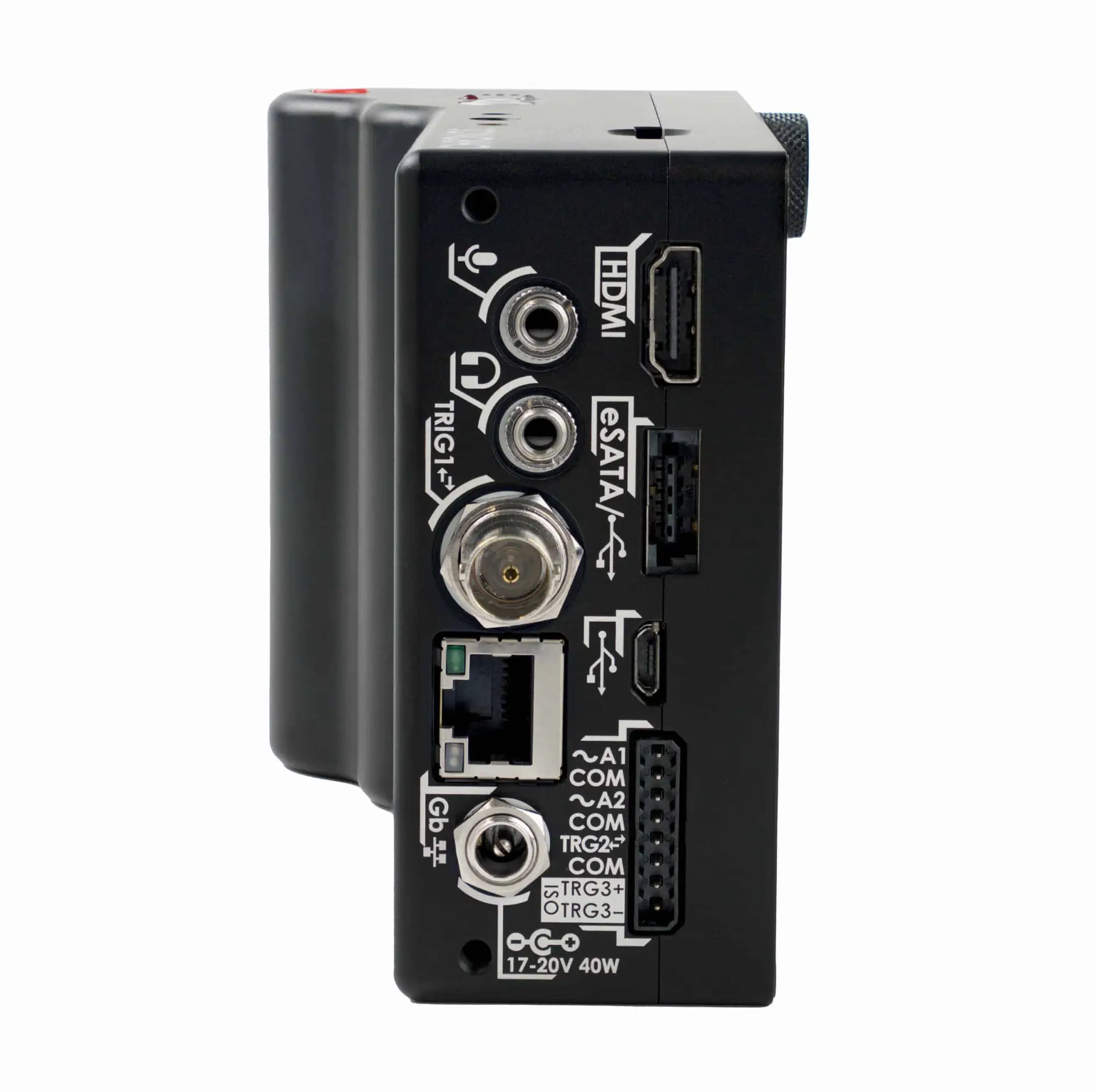

| ENTRADAS/SAÍDAS | |
|---|---|
| Entrada de energia | 17-20 V 40 W (macaco de cano de 5,5/2,5 mm, ponta positiva) |
| Rede | Gigabit Ethernet |
| Acionar | 2 entradas de gatilho/saídas estroboscópicas de quadro (BNC e Aux) Limite de entrada ajustável de 0 a 6,6 V Entrada de gatilho eletricamente isolada (conector Aux) Gatilho com som, laser e raios usando acessórios |
| Vídeo | Saída HDMI 720p ou 1080p (padrão) a 60 FPS, somente vídeo |
| USB | USB tipo A (host) e micro-B (dispositivo) |
| SATA | SSD eSATA 3 Gbps para SATA 2.5” lll (potência de 5 V) |
| MODOS DE DISPARO | |
|---|---|
| Acabar com o gatilho | Registros até um atraso definido após o gatilho |
| Alternar | Inicia e para com o pressionamento do botão |
| Gatilho de exposição | O sinal externo define a taxa de quadros de sincronização |
| Fechamento do obturador | O sinal externo define a sincronização de exposição e a taxa de quadros |
| Saída de sincronização de quadro | Emite um sinal indicando sua taxa de quadros e exposição |
| PORTAS DE GATILHO | |
|---|---|
| BNC | Conector BNC fêmea |
| AUX | Conector de bloco de terminais Phoenix 1778890 de 8 pinos, incluindo entrada de gatilho isolada. |
| SOFTWARE | |
|---|---|
| Controle | Através de página web ou interface REST com cabo Ethernet USB ou CAT |
| Transmissão | Transmissão em rede no modo Live ou Playback via transmissão RTSP e player VLC. |
| APIs | Interface HTTP REST, base de código de código aberto |
| CONTROLE DE REDE | |
|---|---|
| Controle de rede | Através de página web ou interface REST com cabo Ethernet USB ou CAT |
| MODOS DE GRAVAÇÃO | |
|---|---|
| Normal | Grava no buffer do anel. Quando ocorre um gatilho, o vídeo pode ser revisado e salvo. |
| Segmentado | A memória de vídeo é dividida em segmentos, cada gravação como no modo Normal acima. O número de segmentos pode ser selecionado pelo usuário. |
| Explosão fechada | Os quadros são capturados enquanto o gatilho está ativo |
| Câmera lenta ao vivo | Um pequeno segmento de vídeo é gravado e depois reproduzido em loop. |
| MODOS DE GRAVAÇÃO | |
|---|---|
| Normal | Grava no buffer do anel. Quando ocorre um gatilho, o vídeo pode ser revisado e salvo. |
| Segmentado | A memória de vídeo é dividida em segmentos, cada gravação como no modo Normal acima. O número de segmentos pode ser selecionado pelo usuário. |
| Explosão fechada | Os quadros são capturados enquanto o gatilho está ativo |
| Câmera lenta ao vivo | Um pequeno segmento de vídeo é gravado e depois reproduzido em loop. |
| ASSISTIVO | |
|---|---|
| Ajuda de foco | Destaca bordas afiadas para ajudar no foco |
| Zebras | As linhas diagonais rolantes indicam áreas cortadas (superexpostas) |
| Zoom do visor | Amplia para permitir um foco mais fácil |
| Sobreposição | Exibe informações de quadro e tempo sobre a filmagem |
| AMBIENTAL | |
|---|---|
| Temperatura operacional | -20 °C a +40 °C (-4 °F a +104 °F) |
| Specification | Chronos 2.1-HD | Chronos 1.4 |
|---|---|---|
| Max. Res. | Up to 1080p | 1280 x 1024 |
| Sensor ISO | 500-8000 (Color), 1000-16000 (Monochrome) | 320-5120 (Color), 740-11840 (Monochrome) |
| Lens mounts | CS/C, F, EF and MFT mount lens support | CS and C mount lens support |
| Record time | 2.7s (8GB), 5.5s (16GB), or 11s (32GB) | 4s (8GB), 8s (16GB), or 16s (32GB) |
| Battery | 1h runtime/field-swappable EN-EL4a battery | 1.5h runtime/field-swappable EN-EL4a battery |
| CRONOS 2.1-HD | TEMPO DE REGISTRO (segundos) | |||
|---|---|---|---|---|
| Resolução | FPS máximo | (8 GB) | (16 GB) | (32 GB) |
| 1920 x 1080 | 1.000 | 2,76 | 5.51 | 11h02 |
| 1920 x 720 | 1.495 | 2,77 | 5,53 | 11h06 |
| 1920 x 512 | 2.095 | 2,78 | 5,55 | 11.11 |
| 1920 x 360 | 2.963 | 2,79 | 5,58 | 11.16 |
| 1920 x 240 | 4.403 | 2,80 | 5,60 | 11h21 |
| 1920 x 120 | 8.569 | 2,89 | 5,78 | 1,56 |
| 1920 x 96 | 10.569 | 2,94 | 5,87 | 11h74 |
| 1440 x 1080 | 1.434 | 2,56 | 5.12 | 10h25 |
| 1440 x 720 | 2.142 | 2.57 | 5.14 | 10.29 |
| 1440 x 512 | 2,997 | 2.59 | 5.18 | 10.36 |
| 1440 x 240 | 6,265 | 2.63 | 5.26 | 10.53 |
| 1440 x 96 | 14,825 | 2.77 | 5.54 | 11.08 |
| 1280 x 1024 | 1,512 | 2.88 | 5.77 | 11.55 |
| 1280 x 720 | 2,142 | 2.90 | 5.79 | 11.59 |
| 1280 x 512 | 2,996 | 2.91 | 5.82 | 11.65 |
| 1280 x 360 | 4,230 | 2.93 | 5.86 | 11.72 |
| 1280 x 240 | 6,265 | 2.97 | 5.94 | 11.89 |
| 1280 x 120 | 12,075 | 3.07 | 6.14 | 12.28 |
| 1280 x 96 | 14,825 | 3.14 | 6.28 | 12.56 |
| 1024 x 768 | 2,531 | 2.88 | 5.75 | 11.50 |
| 1024 x 576 | 3,358 | 2.89 | 5.77 | 11.55 |
| 800 x 600 | 4,352 | 2.73 | 5.47 | 10.94 |
| 800 x 480 | ||||
As câmeras de alta velocidade Chronos 1.4 e 2.1-HD estão disponíveis em versões coloridas ou monocromáticas pelo mesmo preço. Nota: Cor e mono não são intercambiáveis pelo usuário final.
Os modelos monocromáticos apresentam um sensor nativo sem filtros de cor, resultando em duas vezes mais sensibilidade à luz (ISO) e maior resolução efetiva devido à falta de filtros de cor e ao subsequente algoritmo de demosaico de padrões Bayer.
Sensores monocromáticos são comumente usados para pesquisas científicas e experimentos como imagens de Schlieren, pois oferecem não apenas maior sensibilidade à luz, mas também maior contraste do que modelos coloridos.
